Серверные блоки розеток — характеристики и отличия от стандартных сетевых фильтров

Компьютерное, телекоммуникационное, периферийное электронное оборудование требовательно к качеству электропитания. Даже небольшие сбои могут привести к перезагрузке, временному отключению, поломке чувствительных внутренних компонентов.

Прямое подключение такой техники к розетке – плохое решение. Требуются “промежуточные модули”, повышающие качество питания, выполняющие ряд других задач. Наиболее распространенные – серверные блоки розеток и сетевые фильтры. Каковы их особенности? В чем разница?

Понятия

Оба рассматриваемых устройства используются для построения эффективной, безопасной, гибкой системы питания. Сетевые фильтры, однако, ориентированы на бытовое или обычное коммерческое применение, серверные блоки – на специализированное, монтаж в телекоммуникационные шкафы.

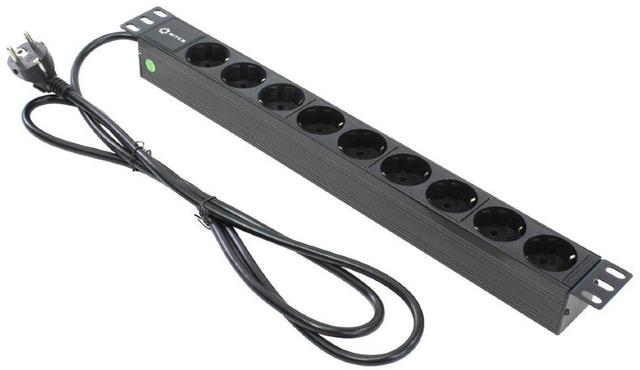

По конструкции устройства похожи, но фильтры ориентированы на “свободную” установку, размещение на компьютерном столе или под таковым, блоки – на монтаж в телекоммуникационный шкаф. Торцевые монтажные пластины с отверстиями под винты или шурупы позволяют надежно зафиксировать их на направляющей, стойке.

Размеры

Требования для сетевых фильтров отсутствуют. Свободное размещение не предполагает соблюдения определенных габаритов корпуса. Достаточно руководствоваться количеством розеток и электротехническими показателями. С блоками все иначе. Габариты нормированы и унифицированы, что важно для проведения монтажа в телекоммуникационный шкаф независимо от бренда. Основные типоразмеры таковы:

• 10 дюймов. Компактные, не слишком распространенные, предназначенные для соответствующих стоек.

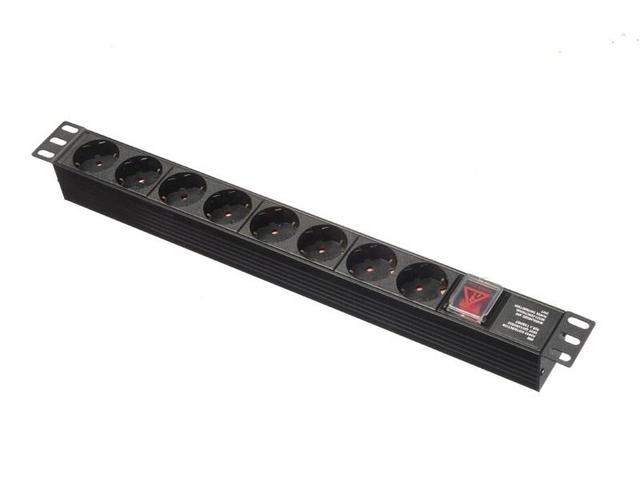

• 19 дюймов. Востребованные, конструктивно адаптированные к 19-дюймовым шкафам и стойкам.
• Вертикальные 0U. Модели, ориентированные на монтаж в задней части стойки на нулевом юните. Оптимальны с точки зрения экономии пространства, не занимают свободного места, но функциональны, надежны.

Материалы

Стандарт для сетевого фильтра – пластик. Конечно, речь идет не об обычной пластмассе, не выдерживающей даже минимальных ударов и термических нагрузок, а о модифицированном полимере. Он легок, но прочен, не плавится, не горит при прямом воздействии огня. Это важно для защиты от возгорания, спровоцированного коротким замыканием, интенсивным нагревом из-за превышения силы тока или напряжения.

Аналогичный полимер используется и при сборке блоков розеток, но для ответственных серверных лучше подойдет металл. Алюминий прочнее, на 100% неуязвим для нагрева и огня.

Защита

Первые блоки розеток были простыми PDU, устройствами распределения питания. По сути, они были простыми удлинителями, уступающими по функционалу сетевым фильтрам, не способными нивелировать высокочастотные импульсы, помехи, сглаживать скачки напряжения. Для современных версий это не актуально. Они укомплектованы несколькими защитными модулями, в том числе:

• Варисторы. Сглаживают скачки напряжения, вплоть до высоковольтных, спровоцированных ударами молнии.
• Фильтры высокой частоты. Приводят в норму показатели тока, нивелируют импульсные помехи. Особенно актуальны для изношенных сетей питания со старой проводкой, объектов, на которых установлены мощные потребители, включение которых провоцирует их появление.
• Предохранители. Разрывают цепь питания при серьезных сбоях, отклонениях по току и напряжению, предотвращают поломку подключенного оборудования.
• Термопары. Выполняют функцию, аналогичную предохранителям, но реагируют не на ток и напряжения, а на перегрев.
• Заземляющий контакт. Бережет от удара током при “пробое на корпус” и других потенциально опасных ситуациях.

Розетки

Сетевые фильтры предназначены для обычного оборудования, бытового или коммерческого. Речь идет не только о компьютерной электронике и периферии, но о фенах, обогревателях, настольных лампах. Они укомплектованы стандартными европейскими розетками Schuko, знакомыми каждому по симметричному расположению контактов, заземляющему элементу и боковым фиксаторам.

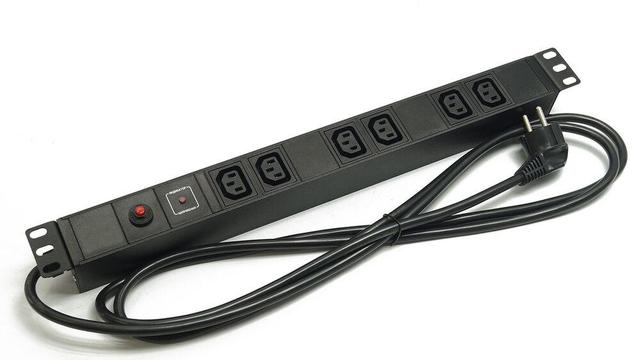

В PDU тоже может использоваться формат Schuko, но чаще – IEC, разработанный специально для серверного оборудования. В быту технику с IEC-вилками не встретить. Розетки представлены несколькими типами, различны по силе тока. Распространенные – C13 и C14 с 10-амперным ограничением, достаточным для большинства телекоммуникационных устройств. C19 – аналог для высокомощной 16-амперной техники. Некоторые блоки комплектуются розетками не одного типа, а нескольких, что делает их более универсальными, подходящими для подключения различных устройств, от периферии до ИБП и коммутаторов верхнего уровня.

Дополнительные функции

Характерны для серверных блоков. Помимо обычных Basic-моделей, доступны и усовершенствованные – Metered и Switched. Первые отслеживают параметры электропитания, контролируют их, передают на диспетчерский пульт, вторые – поддерживают дистанционное управление. Автоматика или администратор могут оперативно отправить команду на перезагрузку, частичное или полное отключение. Для передачи сигналов используются Ethernet-интерфейсы или беспроводные модули.

Выбор: общие моменты

PDU и сетевые фильтры – не идентичные, но родственные устройства. При их подборе учитывают и общие критерии:

• Количество розеток. Оно должно соответствовать подключаемому оборудованию с небольшим запасом. 3-4 порта лучше оставить пустыми, на случай модернизации, покупки дополнительной техники.
• Ток нагрузки. Для бытовой эксплуатации или небольшого сервера будет достаточно 10 ампер. Для блока на 10 и более розеток, среди которых – мощные C19, требуется значение в 16 и выше ампер.
• Мощность. Необходимый показатель можно вычислить, сложив мощность всего подключенного оборудования. Рекомендуется оставить запас в 15-20 процентов. Это исключит постоянную работу под максимальной нагрузкой, перегрев и другие опасности, даст свободу действий при модернизации, добавлении новых компонентов.

Итоги

Сетевые фильтры и блоки розеток схожи конструктивно, обладают близким назначением и функционалом, но все же различны. Для бытовой и коммерческой эксплуатации, предполагающей подключение обычного оборудования, ПК, ноутбуков, коммутаторов, периферии, лучше подойдут первые. Они не требуют специального монтажа, надежны.

PDU – решения для серверных. Они монтируются в стойку или телекоммуникационный шкаф, комплектуются как стандартными евророзетками, так и IEC – для мощной техники, вплоть до ИБП.
